項目名稱 |
技術規格 |
|
高頻 X 射線發生器 |
根據實際需求選擇配置型號 |
|
輻射角（°） |
40°×40° |
|
焦點尺寸 |
3.0mm |
|
控制器尺寸 |
Φ264×458（mm） |
|
控制器重量 |
11kg |
|
最大穿透 |
45mm（ F=700mm、T=25min、I=3.0mA、U=200Kv） |
|
千伏調整范圍 |
80 ~200（kv） |
|
毫安調節范圍（mA) |
0.5 ~3.0（mA） |
|
最大輸出功率 |
900（w） |
|
保護溫度（℃） |
85℃ |
|
存儲溫度（℃） |
-25?C~ +70?C |
|
電源電壓 |
AC196 ~ 260 V / 50~60 Hz |
|
（推薦使用YG-D200G X高頻X射線探傷機）
1.1 主要性能：
n 在 35℃ 下以 200 kV/3 mA 連續曝光。
n 寬輸入電壓范圍，適合各種發電機電源。
n 重量輕、穿透力強、性能穩定。
n 更適合在惡劣條件和潮濕環境下使用。
n 直觀的控制界面，易于操作。
1.2 主要技術參數
該數字圖像檢測系統的探測器是一款高質量的便攜式平板探測器。該探測器像素分辨率為125μm，支持多種定時模式，不過該探測器可以通過電池供電，電池充滿電后可以連續拍攝1000多張影片，同時支持無線和有線控制方案。可安裝在機械設備上，并可配備各種防護罩，方便現場操作人員使用。
2.1 主要特征
n 焊縫檢查、管道探傷、爆炸物和其他危險物品檢查、其他 X 射線應用。
n 可靠的非晶硅圖像傳感器技術。
n 像素尺寸 125 μm，灰度 16 位。
n 防摔、IP54 防塵防潮、180 秒曝光窗口、3 秒全分辨率圖像采集時間。
n 內置1mm厚鎢屏蔽，可承受370kV輻射，7mm窄邊，2.5小時電池壽命。
n 正面負載至少 100 公斤。
n 支持1幀/秒的連續圖像采集。
n 支持有線和無線數據傳輸。
2.2 技術規格
n 圖像傳感器：非晶硅
n 閃爍體：GOS
n 像素矩陣：2000*2400
n 圖片面積：25cm*30cm
n AD轉換：16位
n 圖像讀取時間：3秒
n 動態范圍：72 分貝。能量范圍：40–370 kV。
n 空間分辨率：4LP/mm
n 外觀尺寸：340mm*292mm*18mm
n 重量：2.3千克（不含內部保護和手柄）
n 外殼材質：鋁合金、碳纖維板。
n 數據/信號傳輸
有線：??以太網 1 Gbps，>100 Mbps
無線：802.11 a/g/n、2.4G 或 5G、>100 Mbps。
n 觸發方式：軟件觸發
n 軟件：內置射線照相圖像處理專用軟件。
n 溫度：-10~40度（工作）
-20~55度（儲存和運輸）
n 濕度：20-90% RH（工作時，非冷凝）。
相對濕度 10-95%（儲存和運輸，無凝結）
n 振動：IEC60074-2-6（10-200Hz，5g）
n 沖擊：IEC60074-2-29（16 ms，10 g），抗輻射2000 Gy。
n 標準認證：CE、ROHS
3.0 圖像處理軟件
圖像對比度、亮度、伽瑪調整，軟件提供多種圖像處理應用（如圖像反轉、旋轉、鏡像等），可應用圖像增強以更清晰地識別缺陷，所有圖像可保存為8位或16位，軟件工程支持控制。
4.0 平板電腦成像軟件
該平板電腦軟件適用于各種工業數字檢測工作。圖像，包括動態控制、靜態控制、圖像采集、處理無損放射線數字成像，具有以下功能：處理、圖像質量分析、缺陷幾何尺寸測量、打標缺陷、圖像存儲、自動控制、測試報告輸出軟件檢測軟件。

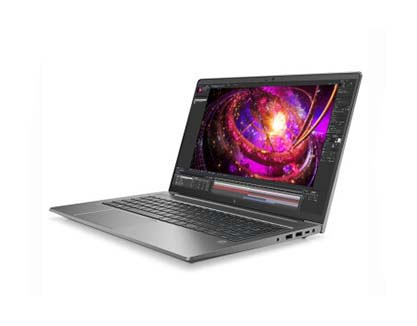

5.0 筆記本電腦工作站
配置要求（取決于交貨時的品牌和型號）：
n 正版Windows操作系統（win7、win10、win11）
n I7處理器，基礎頻率2.2GHz以上。
n 內存至少 8 GB。
n 獨立顯卡。
n 無線網絡 – 無線 AC 9560、802.11ac、雙頻 MU-MIMO。
n 智能卡讀卡器、HDMI接口、USB3.0接口。
n 至少 500 GB 硬盤。
1.0 基本信息
n 設備名稱：X射線數字圖像檢測系統V1.0
n 規格型號：YG-DR01
n 圖傳方式：無線傳輸
n 適用管徑：φ510~φ1219mm（根據用戶需要可選配軌道）
2.0 硬件配置列表
序列號 |
設備及配件 |
規格 / 型號 |
制造商 |
數量 |
備注 |
1 |
設備1（攜帶圖像采集板） |
YG-PC10 |
丹東陽光 |
1 套 |
設備 |
2 |
設備2（攜帶X射線發生器） |
YG-PC11 |
丹東陽光 |
1 套 |
設備 |
3 |
平板探測器 |
CareVision |
康眾 |
1 臺 |
配件 |
4 |
圖像處理軟件 |
Ver 20.21.10.16 |
丹東陽光 |
1 套 |
附件 |
5 |
圖像工作站 |
惠普戰 99 |
惠普 |
1 臺 |
附件 |
6 |
高頻X射線探傷機 |
YG-D300G |
丹東陽光 |
1 臺 |
設備 |
7 |
高頻X射線管道爬行器 |
YG-G100A1 |
丹東陽光 |
1 臺 |
設備 |
8 |
輔助導軌（一種規格可選） |
φ510~φ1219mm |
丹東陽光 |
1 條 |
附件 |

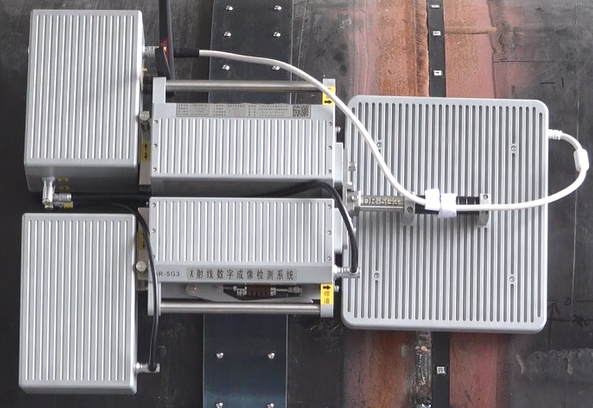

設備名稱 |
便攜式數字圖像檢測系統 |
|
設備照片 |
|
|

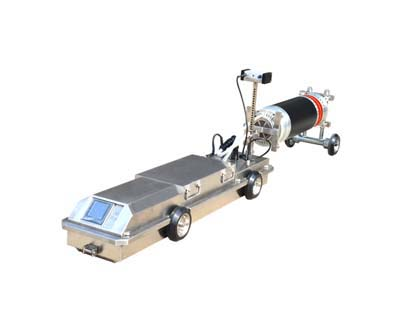

設備名稱 |
數字管道可視化系統 |
|
設備照片 |
|
|
